EDAX APEX EBSD软件

APEX™ EBSD在用户友好的 APEX 软件平台中, 实现电子背散射衍射 (EBSD)花样的表征。结合强大的花样分析和直观的界面,您可以快速、轻松、可靠地收集和输出高质量的数据。APEX 与 EDAX 硬件搭配使用,提高了用户工作效率,并提供了用于微观结构表征的优化解决方案。

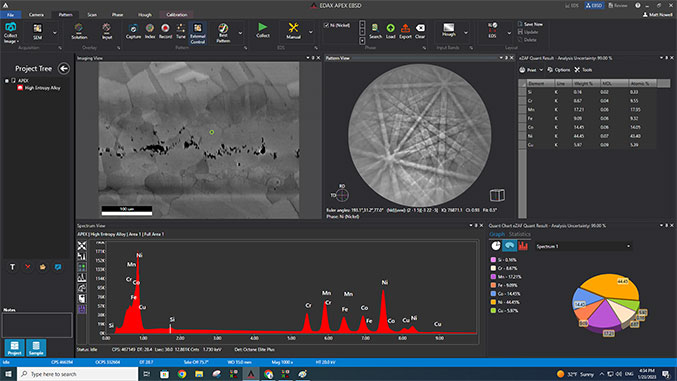

APEX EBSD中同时采集EDS和EBSD数据



E易用性
  • 为新手和专家用户提供直观的操作体验
  • 图形功能区栏可快速访问特征和功能区
  • 分析模式组合在应用选项卡中,按功能的逻辑性进行排列
  • 可自动优化EBSD探测器和数据采集参数

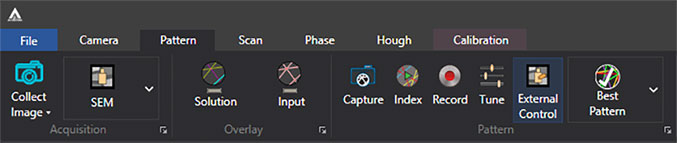

APEX™ EBSD ribbon bar.
APEX EBSD 工具栏

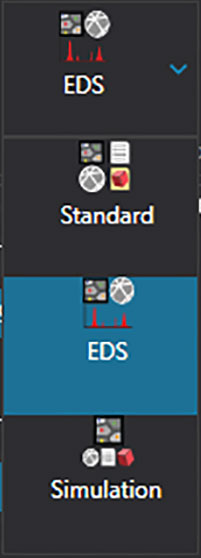

Context sensitive layout selection.
内容相关的布局选项
可调整的布局设计
  • 应用程序选项卡有多种布局显示,显示所需操作的相关视图窗口
  • 能够根据用户要求调整和排列数据视图窗口的大小
  • 保存和调用自定义布局
  • 可选配色方案,以匹配扫描电子显微镜 (SEM) 界面或用户偏好
用户自定义设置
  • 单用户或多用户模式
  • 使用 Windows 登录的选项
  • 为每位用户保存的单个设置

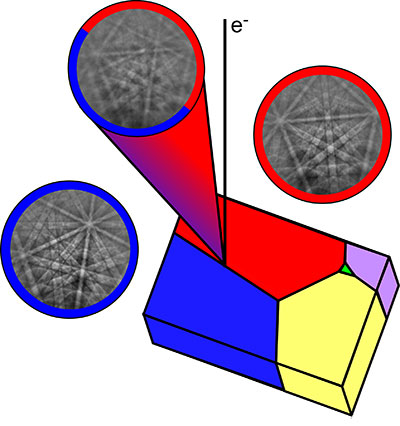

Triplet Indexing resolves overlapping patterns for better indexing.
三条带组标定算法更好的标定重叠花样
三条带组标定算法
  • 使用独特的三条带标定算法,降低了对条带清晰度的信赖,提高了模糊条带检测的灵敏性
  • 即使在Velocity™ EBSD探测器达到最高速采集时, 使用三条带组标定算法仍可实现极高标定成功率
  • 置信度因子为晶体取向标定带来定量的质量评估方案
  • 霍夫转换页面可优化检测参数设定,适用于所有晶体结构的标定过程
  • 在实测样品上产生高质量的标定结果
全面的EBSD数据采集
  • 轻松采集单个EBSD花样或完整的面扫描结果
  • 多种扫描模式可用
  • 六角步进采样,提升样品采集质量
  • 可进行线扫描采集
  • 智能步进大小设定,实现高效扫描
  • 检测器参数根据应用自动优化EBSD数据采集

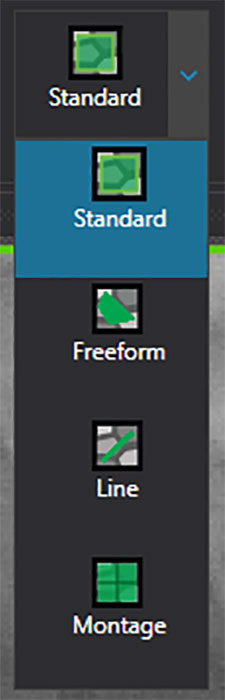

Multiple scanning modes available.
多种采样模式
动态实时扫描过程
  • 通过视觉和数字反馈实时观察和评估数据采集过程
  • 灰度图包括图像质量图、SEM 图和 PRIAS(可选)图
  • 彩色图包括 IPF图、置信度因子图、相图和 EDS 元素分布图
  • 灰度图可与彩色图叠加,以便更好的了解数据结果
  • 数据结果统计摘要
  • EBSD花样及标定结果显示
  • 晶体单胞显示
  • 霍夫转换条带检测显示
  • 为用户提供采集质量信息反馈
蒙太奇大面积拼接扫描
  • 移动样品台采集多视场数据,以实现大面积拼接扫描
  • 自动将数据拼接到单个文件中,以进行全面分析
  • 设有重叠区域以适用各区域数据之间的拼接匹配

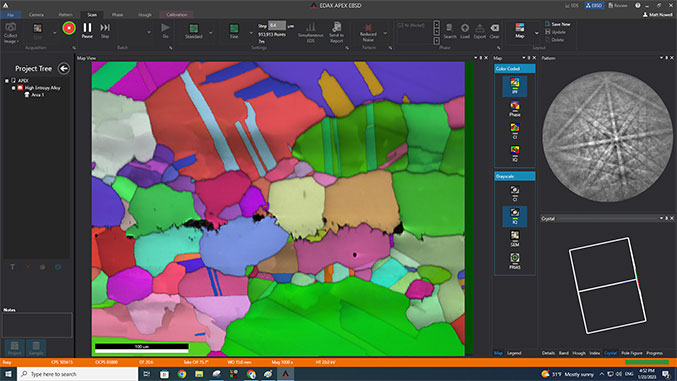

EBSD mapping example from a high entropy alloy weld.
高熵合金焊缝的 EBSD 面分布示例
批量扫描
  • 采集一系列扫描作为单个批处理过程
  • 在批处理中可定义标准,自由化,蒙太奇和线扫描模式
  • 可定义批次中的放大倍率、扫描区域、步进大小、与EDS 联用和批处理扫描 样品台位置
  • 可高效使用 SEM 分析多个区域或样本

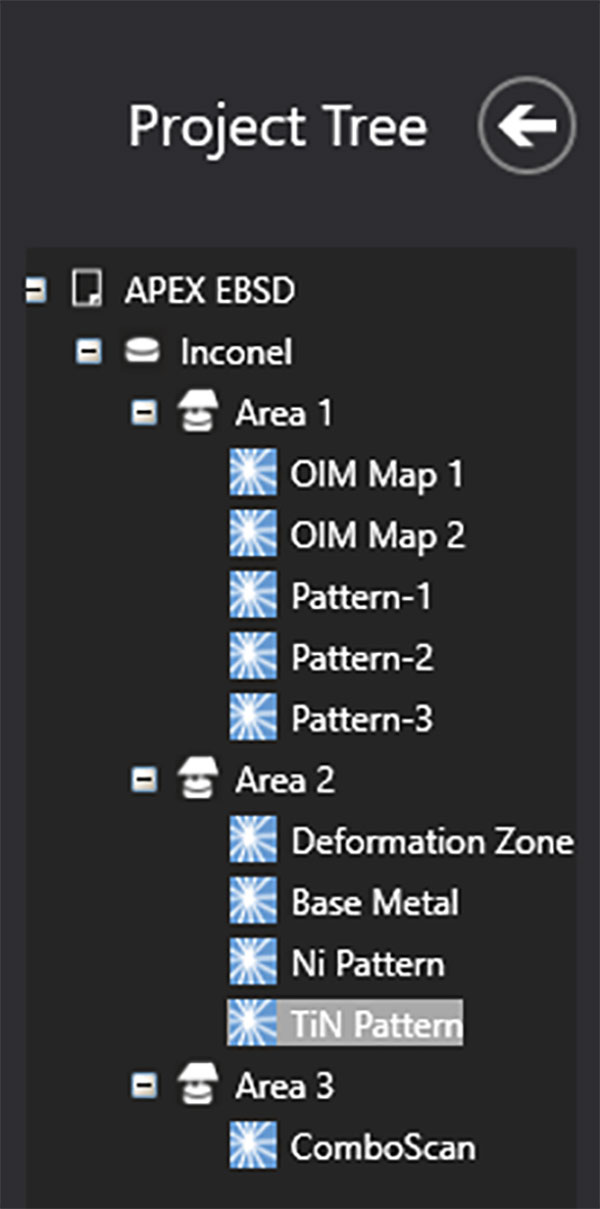

Project tree data organization.
项目树数据结构
数据管理系统
  • 用于数据管理的项目树数据结构
  • 64 位软件架构,用于处理海量数据
  • 便于数据管理和迁移的 HDF 文件格式
  • 包含EDS及EBSD数据的单个采集文件
  • 可指定文件名和位置以满足用户需求
  • 项目树中设默认名称,用于快速收集,名称可重命名
  • HDF文件兼容数据复查模式,可用于EDS的数据分析,并可用于OIM以分析EBSD数据
EDS-EBSD联用
  • EDS和EBSD的完全集成,用作全面的材料分析表征
  • EDS和EBSD的联用以实现化学组成和晶体结构的完全匹配表征
  • 利用先进的 EDS 定量化算法,实现高倾斜 EBSD 样品的优化
  • 与 ChI-Scan兼容的同步 EDS-EBSD 扫描,可实现复杂的多相分析
智能报告功能
  • 基于 OIM Analysis用户模板的自定义报告生成模式
  • 使用报表设计器工具定制报告格式
  • 在模板文件中可自定义报告内容,也可用默认报告模板
  • 从 APEX EBSD 或 OIM Analysis软件生成报告
  • 具有批量扫描的报告功能
